輸出入模組
輸入、輸出、輸出入混合模組。也有電源內建型、高速脈波輸出入型。
| 型名 | 點數 | 輸出入點數、形式 | 連接方式 | 對應CPU | ||||||
| 輸入 | 輸出 | FX5U | FX5UC | FX5UJ | ||||||
| AC 型 | ||||||||||
 |
FX5-32ER/ES | 32 點 | 16 點 | DC24V （Sink/Source） |
16 點 | 繼電器 | 螺絲端子台 | ○ | × | ○ |
| FX5-32ET/ES | 電晶體（Sink） | |||||||||
| FX5-32ET/ESS | 電晶體（Source） | |||||||||
| DC 型 | ||||||||||
 |
FX5-32ER/DS | 32 點 | 16 點 | DC24V （Sink/Source） |
16 點 | 繼電器 | 螺絲端子台 | ○ | ※1 ○ |
× |
| FX5-32ET/DS | 電晶體（Sink） | |||||||||
| FX5-32ET/DSS | 電晶體（Source） | |||||||||
| ※1：與FX5UC CPU連接時， 需要FX5-CNV-IFC或FX5-C1PS-5V。 | ||||||||||
- 詳細內容
| 型名 | 點數 | 輸出入點數、形式 | 連接方式 | 對應CPU | ||||||
| 輸入 | 輸出 | FX5U | FX5UC | FX5UJ | ||||||
 |
FX5-8EX/ES | 8 點 | 8 點 | DC 24V （Sink/Source） |
- | - | 螺絲端子台 | ○ | ※1 ○ |
○ |
 |
FX5-16EX/ES | 16 點 | 16 點 | |||||||
 |
FX5-C16EX/D | 16 點 | 16 點 | DC 24V （Sink ） |
- | - | 牛角連接 | ※2 ○ |
× | ※2 ○ |
| FX5-C16EX/DS | DC 24V （Sink/ Source ） |
|||||||||
 |
FX5-C32EX/D | 32 點 | 32 點 | DC 24V （Sink ） |
- | - | ||||
| FX5-C32EX/DS | DC 24V （Sink/ Source ） |
|||||||||
 |
FX5-C32EX/DS-TS | 32 點 | 32 點 | DC 24V （Sink/ Source ） |
- | - | 彈簧夾端子台 | ※2 ○ |
○ | ※2 ○ |
| ※1：與FX5UC CPU連接時， 需要FX5-CNV-IFC或FX5-C1PS-5V。 ※2：與FX5U CPU或FX5UJ CPU連接時， 需要FX5-CNV-IF 。 |
||||||||||
- 詳細內容
| 型名 | 點數 | 輸出入點數、形式 | 連接方式 | 對應CPU | ||||||
| 輸入 | 輸出 | FX5U | FX5UC | FX5UJ | ||||||
 |
FX5-8EYR/ES | 8 點 | - | - | 8 點 | 繼電器 | 螺絲端子台 | ○ | ※1 ○ |
○ |
| FX5-8EYT/ES | 電晶體（Sink） | |||||||||
| FX5-8EYT/ESS | 電晶體（Source） | |||||||||
|
FX5-16EYR/ES | 16 點 | 16 點 | 繼電器 | ||||||
| FX5-16EYT/ES | 電晶體（Sink） | |||||||||
| FX5-16EYT/ESS | 電晶體（Source） | |||||||||
 |
FX5-C16EYR/D-TS | 16 點 | - | - | 16 點 | 繼電器 | 彈簧夾端子台 | ※2 ○ |
○ | ※2 ○ |
 |
FX5-C16EYT/D | 16 點 | - | - | 16 點 | 電晶體（Sink） | 牛角連接 | ※2 ○ |
○ | ※2 ○ |
| FX5-C16EYT/DSS | 電晶體（Source） | |||||||||
 |

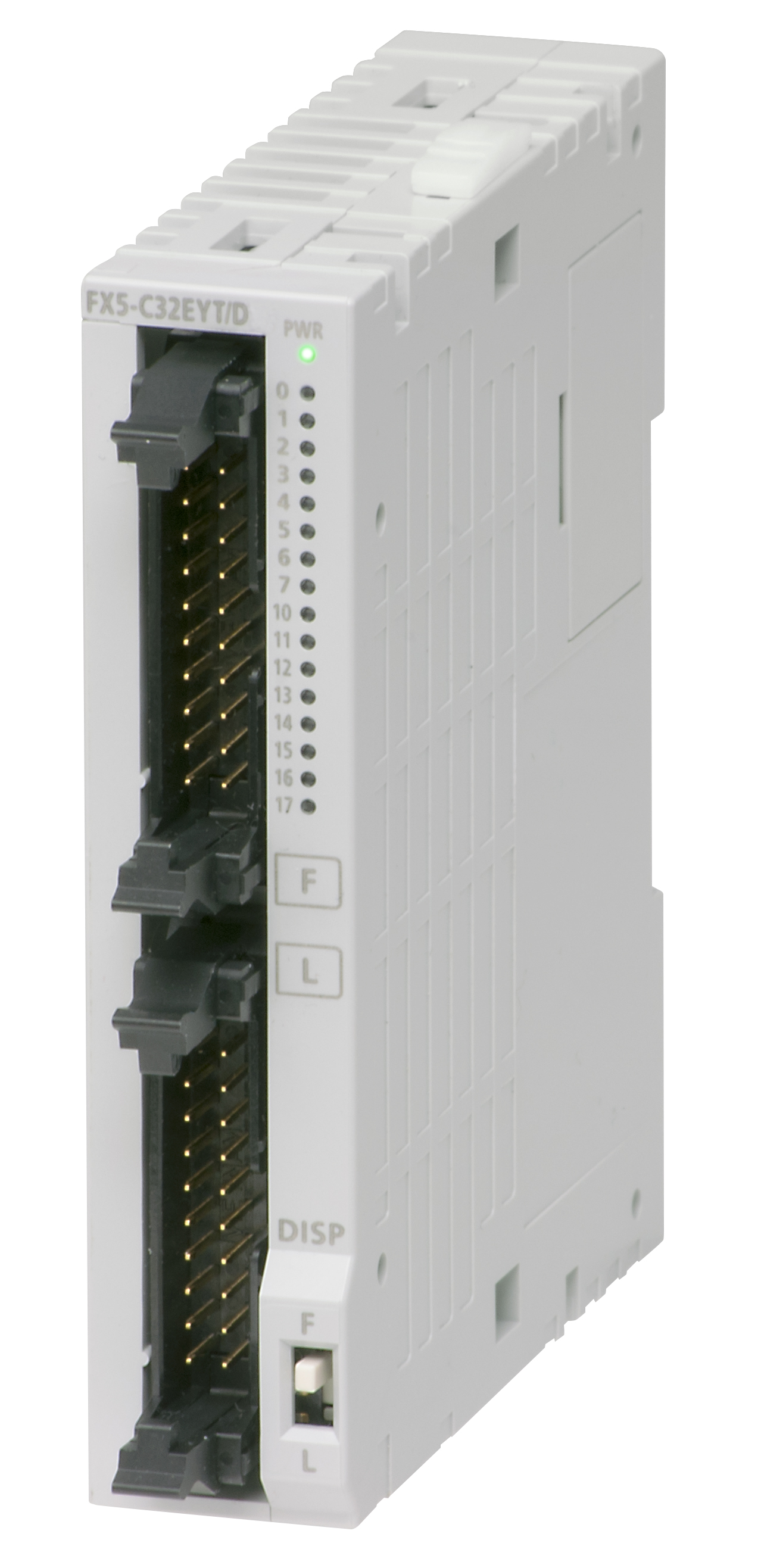

FX5-C32EYT/D | 32 點 | 32 點 | 電晶體（Sink） | ||||||
| FX5-C32EYT/DSS | 電晶體（Source） | |||||||||
 |
FX5-C32EYT/D-TS | 32 點 | - | - | 32 點 | 電晶體（Sink） | 彈簧夾端子台 | ※2 ○ |
○ | ※2 ○ |
| FX5-C32EYT/DSS-TS | 電晶體（Source） | |||||||||
| ※1：與FX5UC CPU連接時， 需要FX5-CNV-IFC或FX5-C1PS-5V。 ※2：與FX5U CPU或FX5UJ CPU連接時， 需要FX5-CNV-IF 。 |
||||||||||
- 詳細內容
| 型名 | 點數 | 輸出入點數、形式 | 連接方式 | 對應CPU | ||||||
| 輸入 | 輸出 | FX5U | FX5UC | FX5UJ | ||||||
 |

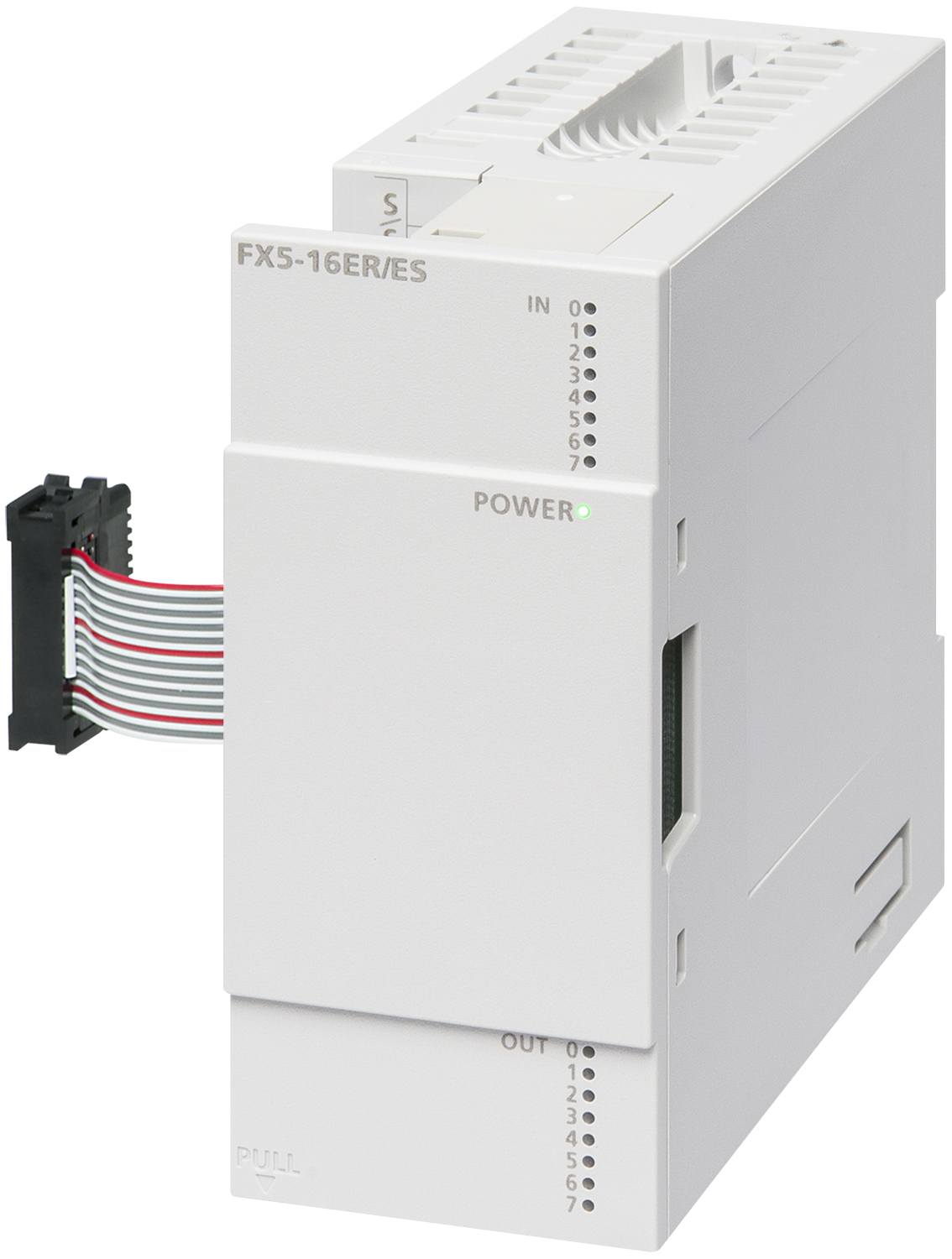

FX5-16ER/ES | 16 點 | 8 點 | DC 24V （Sink/Source） |
8 點 | 繼電器 | 螺絲端子台 | ○ | ※1 ○ |
○ |
| FX5-16ET/ES | 電晶體（Sink） | |||||||||
| FX5-16ET/ESS | 電晶體（Source） | |||||||||
 |
FX5-C32ET/D | 32 點 | 16 點 | DC 24V （Sink ） |
16 點 | 電晶體（Sink） | 牛角連接 | ※2 ○ |
× | ※2 ○ |
| FX5-C32ET/DSS | DC 24V （Sink/ Source ） |
電晶體（Source） | ||||||||
 |
FX5-C32ET/DS-TS | 32 點 | 16 點 | DC 24V （Sink/ Source ） |
16 點 | 電晶體（Sink） | 彈簧夾端子台 | ※2 ○ |
○ | ※2 ○ |
| FX5-C32ET/DSS-TS | 電晶體（Source） | |||||||||
| ※1：與FX5UC CPU連接時， 需要FX5-CNV-IFC或FX5-C1PS-5V。 ※2：與FX5U CPU或FX5UJ CPU連接時， 需要FX5-CNV-IF 。 |
||||||||||
