監視時間變化資料的閾值時，您是否有碰到這些問題？

• 雖然檢查產品時測量了電流，但很難使用電腦解析。
• 已進行輸入資料的閾值監視，但希望透過波形進行監視...

 e-F@ctory支援模版「波形防護頻帶監視功能」，可以輕鬆實現類比值等的波形監視！

  ■ 功能概要

本篇範例程式根據事先設置的防護頻帶波形（上下限閾值），利用可程式控制器監視收集資料的波形形狀。

根據多次獲取的波形資料，僅透過畫面操作即可建立波形防護頻帶，並可依監視物件和條件建立、切換多種模式。

     簡單設定三步驟，開始波形防護頻帶監視！

     [步驟一]：建立參考波形

     　事先準備根據單一或多個的測量波形，建立參考波形。

     [步驟二]：建立防護頻帶波形

     　根據參考波形，建立具有上下限幅度的防護頻帶波形。

     [步驟三]：防護頻帶監視

     　監視最新的測量波形是否超過了防護頻帶波形。

  ■ 防護頻帶監視

監視測量的波形是否超過事先登錄的防護頻帶波形。

由於可監視波形的形狀，因此也能檢測最大值及最小值範圍內的變化，如果一次收集的所有數據點之中，連續超過防護頻帶波形的點數高於設定值，則判斷為預先報警^*1。

如果預先報警的次數超過設定值^*2，則判斷為報警^*3。

*1：為避免瞬間的雜訊引起的誤判，如果超過設定的連續點數則判斷為預先報警。

*2：在測量波形中，有多個超過防護頻帶波形的部份時，判斷為預先報警的次數計為1次。

*3：為避免波形形狀偶然變化引起的誤判，若超過設定的連續發生次數則判為報警。

  ■ 建立參考波形

建立用於與最新波形比較、確認，和建立防護頻帶波形的參考波形。

① 基準波形

基準波形為正常示例登錄的範例波形。可以透過比較最新波形與基準波形，確認波形是否發生變化。也可以登錄根據多個收集波形自動計算的加算平均，並將多個波形的平均形狀採用為基準波形。

② 峰值保持波形

峰值保持波形是指透過多個收集波形自動計算得出的測量點最大值、最小值的波形，可以直觀的確認正常波形偏差的最大範圍。

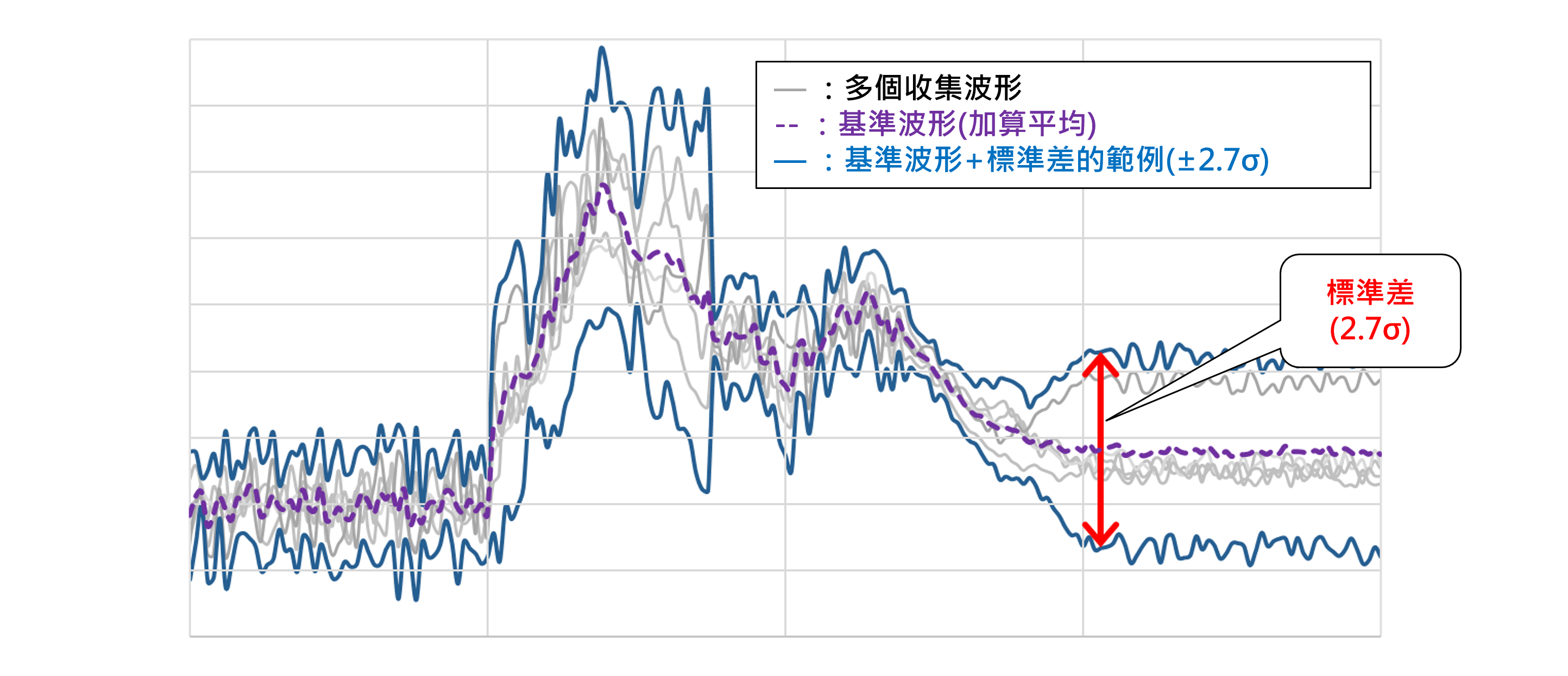

③ 標準差

根據多個收集波形自動計算各測量點的標準差^*4。

建立防護頻帶波形時，可以使用標準差設定防護頻帶的幅度，用於建立考慮到統計偏差的防護頻帶波形。

*4：與其他參考波形不同，標準差本身無法作為波形在GOT畫面上顯示。

  ■ 建立防護頻帶波形

① 針對「基準波形」設定防護頻帶幅度

針對正常時的波形（基準波形），設定防護頻帶幅度並建立。

② 針對「峰值保持波形」設定防護頻帶幅度

針對峰值保持波形設定防護頻帶幅度，然後建立防護頻帶波形。

在正常時的波形形狀易產生偏差時的監視中適用。

③ 針對基準波形，根據「標準差」設定防護頻帶幅度

根據多個波形計算的各測量點標準差，設定防護頻帶幅度，一般只以3σ為標準即可。

適用於難以確定閾值的情況。

  ■ 自動建立防護頻帶波形

事先設定收集波形的次數、防護頻帶幅度等，在收集多個波形後，可自動建立防護頻帶波形。

適用於波形收集花費時間時，或是希望同時建立多個頻道的防護頻帶波形等情況。

  ■ 防護頻帶波形 前後校正處理

對建立的防護頻帶波形進行前後（時間軸方向）校正的功能。

可防止對波形開始時容易偏離的波形做出誤判斷。

  ■ 防護頻帶波形的儲存、讀取

建立的防護頻帶幅度可儲存於CPU模組的SD記憶卡內，可透過SD記憶卡讀取儲存的防護頻帶波形，切換為監視模式。

也可讀取從即時資料分析器輸出的即時資料分析器協作檔（副檔名「.PGB」）來建立防護頻帶。

  ■ 顯示記錄波形

顯示儲存在SD記憶卡中的歷史波形資料。根據自動儲存的設定，將收集到的波形儲存在CPU模組的SD記憶卡中。

可在不使用外部電腦的情況下，在GOT畫面上簡單確認、分析過去的收集波形。

■ 檢索異常判斷位置

在記錄波形顯示畫面中，可以檢索測量波形超過防護頻帶波形的位置，並用游標顯示。

只需點擊「異常判斷位置檢索」按鈕，就可以很容易的確地波形的異常位置。

  ■ 重疊波形分析

可以在一個畫面上重疊顯示目前的測量波形，和過去的測量波形。

每個頻道每次可以重疊顯示10個波形，可以直觀的確認波形偏差及有無變化。
